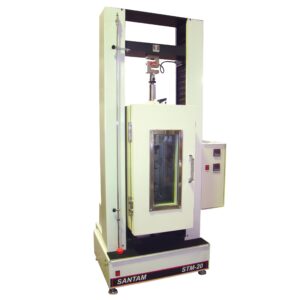

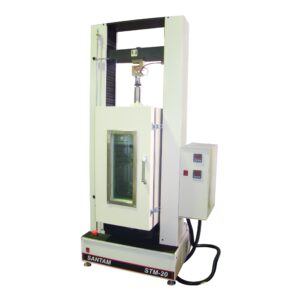

STM-20 (T-1000˚C)

این دستگاه برای تست آسان و نمونه در شرایط گرم با نوع عملکرد از سروالكتريكال با بکارگیری Ball Screw ساخت آلمان (دو ستون) و موتور و درایور سرو AC میباشد همچنین جهت اندازه گیری دقیق نیرو از لودسل به ظرفيت 2 ton ساخت کره با کلاس 0.5 (حداکثر خطا 0.5% عدد خوانده شده در بازه 2% تا 100% ظرفیت لودسل) مطابق استاندارد EN 10002, ISO 7500 استفاده شده است.
دستگاه دارای سنسور جابجایی بدون محدودیت کورس با درجه تفكيك جابجایی 0.03 میکرومتر درحالت بی باری و دقت اندازه گيري تغيير مكان آن بهتر از 0.05 mm در تمام كورس می باشد همچنین سرعت دستگاه جهت تست در بازه ی 0.001-800 mm/min می باشد.
از لحاظ سخت افزاری بر روی دستگاه انواع لودسل با ظرفیت کم جهت افزایش دقت اندازه گیری قابل نصب می باشد که پس از نصب بصورت اتوماتیک لودسل شناسایی و تنظیمات آن اعمال میگردد.
کنترل دستگاه از نوع فول کامپیوتری از طریق پورت سریال RS-232 & USB با استفاده از تکنولوژی سخت افزاری DSP (Digital signal processing) میباشد.
دارای نرم افزار ویژه تحت سیستم عامل Windows Xp جهت تنظیمات تست و نمایش گزارش ها و علاوه بر تست كشش و خزش گرم، تست های فشاری، خمشی، تکراری و رهایش بدون کوره قابل انجام است و دیگر قابليت هاي ويژه مطابق با مشخصات فني سريSTM (توضیحات نرم افزار به صورت کلی در گاتالوگ ذکر شده است)، همچنین سیستم کالیبراسیون نرم افزاری برای لودسل و اکستنسومتر برای سادگی کالیبراسیون در نظر گرفته شده است.
کوره از نوع حلقوی (جهت یکنواختی گرادیان درجه حرارت زاویه ای) با سه هیتر مجزای منطقه ای (Zones) (جهت یکنواختی گرادیان درجه حرارت عمودی) می باشد که دارای حداکثر دمای 1200ºC بوده و در صورت نیاز بکار مداوم تا 1000ºCمی باشد. هر ناحیه (Zone) حرارتی توسط کنترلر دیجیتال جداگانه کنترل می شود و دمای کوره با درجه تفکیک 0.1ºC بصورت دقیق کنترل می گردد، علاوه بر این یک سنسور جهت اندازه گیری مستقیم دمای نمونه آزمایش بر روی آن قابل نصب است که مجهز به نمایشگر جداگانه بوده، برای کاربری بهتر، به کوره قابلیت حرکت عمودی نسبت به نمونه داده شده است تا تنظیم و دسترسی به نمونه، سنسورها و اکستنسومتر آسان گردد.

محصولات مرتبط

دستگاه مذکور جهت انجام تست کشش، خزش در شرایط گرم و بررسی مقدار استحکام نمونه در برابر حرارت بالا و کنترل شرایط تست در درجه حرارت ثابت می باشد که در بحث تحقیقات و کنترل کیفی قطعات فلزی و سرامیک ها کاربرد گسترده ای دارند.

نرم افزار ويژه تحت سيستم عامل Windows با قابلیت تعریف انواع تست ها مانند تست های گرم به صورت كشش ، خمش ، تکراری ، مرحله ای ، رهایش و ارائه گزارش با امكانات و قابليتهاي ويژه مطابق و ترسیم نمودار دما بروی کامپیوتر با مشخصات فني مندرج در كاتالوگ و شرح ذیل :
قابلیت اعمال سرعت بصورت پیشرفته Control Rate در متد های مختلف:
نرخ تغییر مکان ثابت، نرخ کرنش ثابت، نرخ نیرو ثابت ، نرخ تنش ثابت
نرخ کرنش حقیقی ثابت (True Strain)
نرخ تنش حقیقی ثابت (True Stress)
قابلیت کنترل و گرفتن فیدبک از اکستنسومتر در بار گذاریهای تغییر مکان ثابت ، کرنش ثابت و کرنش حقیقی ثابت
قابلیت اعمال پیش بار با تمام مولفه های مهندسی Force, Extension … ، Stress
تست تكراري (Cyclic ) : قابلیت تست با نرخ های مختلف ( نیرو جابجایی، تنش و کرنش ) و اعمال محدودیت های کنترلی Limit بدون محدودیت سیکل
تست مرحله ای (Step ) : قابل تعریف سرعت مجزا با هر نوع نرخ ( نیرو-جابجایی-کرنش ) و با هر نوع Set point ( نیرو-جابجایی-کرنش )
تست پیشرفته کشش گرم : بصورت سه مرحله ای با نرخ داده برداری انتخابی در مرحله سوم
تست فشار گرم : قابلیت نرم افزاری و سخت افزاری تست فشار گرم در صورت داشتن کوره و رابط های تخصصی
قابلیت تست رهایش (Relaxation) : بصورت سه مرحله ای با نرخ داده برداری انتخابی در مرحله سوم
قابلیت تعریف سرعت دوم تست براساس پارامترهای مختلف
قابلیت تعین نرخ داده برداری در زمان جهت تست های کوتاه و بلند مدت
مجهز به ضرایب کنترلی PID جهت تمام واحد های کنترلی ( سرعت ، جابجایی ، نیرو ، کرنش و ضرایب داریور )
گزارش گیری Report : قابلیت تعریف هر نوع نقطه در گراف بدون محدودیت و به دلخواه اپراتور و یا به صورت تعاریف مهندسی مطابق استاندارد مربوطه
قابلیت تعیین گزارش های مدل الاستیسیته برای نقاط دلخواه

module Elastic Offset module , ،Secant module , Tangent module

ترسیم نمودار براساس Force-Extension ، Stress-Elongation ، Force-Time ،Time – Extension ،Stress-Time ،Elongation-Time ، Stress-Strain
قابلیت نمایش چند گراف همزمان و مقایسه و گزارش گیری پارامترهای مختلف

ترسیم نمودار و نمایش واحد های نیرو روی صفحه نرم افزار به صورت دیجیتال و گراف برحسب واحدهای g ، kg ، N ، kN ، lb ، Ton-Force،dN
