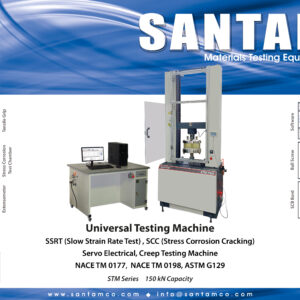

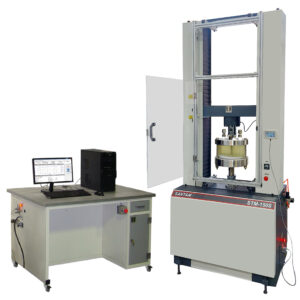

STM-150
- عملكرد سيستم بصورت سروالكتريكال با بکارگیری Ball Screw (دو ستون)
- قابليت هاي تست دستگاه شامل: تست كشش (Tensile)، فشار (Compression)، تكراري (Cyclic)، خمش (Bending)، خزش (Creep)، رهايش (Relaxation) مطابق با استانداردهاي بين المللي ASTM, DIN, EN , ISO, JIS قابلیت نصب انواع فک تخصصی و قابلیت نصب کوره و انجام تست گرم تا دمای 1000ºC (در صورت تهیه ضمائم مربوطه)
- دارای لودسل دقیق کلاس 0.5 به ظرفیت 15000kgf
- مجهز به سنسور دقیق جابجایی برای اندازه گیری جابجایی کراس هد دستگاه
- موتور و درایور از نوع AC Servo با سیستم کنترلی Close Loop
- کنترل دستگاه فول کامپیوتری از طریق پورت سریال RS-232 & USB با استفاده از تکنولوژی سخت افزاری DSP (Digital Signal Processing) بدون محدودیت در نوع PC
- دارای نرم افزاری قدرتمند STM-Controller تحت سیستم عامل ویندوز جهت انجام تست فشاری، خزش، سیکلیک، استپ…و ارائه ی گزارش کامل از تست بدون محدودیت و ترسیم گراف های معادل پس از انجام تست اصلی مانند:
Force–Extension, Stress-Elongation, Force-Time, Extension-Time - بازه کنترل سرعت ثابت دستگاه 0.001-500 mm/min به صورت Real-Time و قابلیت کنترل سرعت به صورت پیشرفته با متدهای ( نرخ تغییر مکان ثابت، نرخ کرنش ثابت، نرخ نیرو ثابت ، نرخ تنش ثابت، نرخ کرنش حقیقی ثابت (True Strain)، نرخ تنش حقیق ثابت (True Stress)) در صورت داشتن نرم افزار JADOO .
- نصب آسان انواع لودسل های ظرفیت کم جهت بالا بردن دقت اندازه گیری
- قابليت نصب انواع اكستنسيومتر جهت تست ها
- قابلیت نصب انواع کوره تا دمای 1500ºC
- نصب آسان و پینی انواع فیکسچر و فک های تخصصی (کششی، فشاری، خمشی و ….)
- مجهز به صفحه کیبرد کنترلی سیار دستگاه
- با تکراری پذیری بالای نتایج
- کاربری آسان و قابل نصب بر روی زمین
عملکرد این دستگاه بصورت سروالكتريكال بوده و جهت کنترل بار از بازخورد لودسل و جابجایی دقیق فکها استفاده می نماید. با بکار بردن موتور و درایور سروو به عنوان محرک، دقت کنترل افزایش پیدا کرده و با بهره گیری از باز خورد از انکودر، انجام تست با در بازه ی گسترده ای از سرعت با دقت بالا (0.001-500 mm/min) قابل انجام می باشد. قاب صلب دستگاه (Load Frame)طوری طراحی شده است که میتوان انواع فک ها را به آن نصب کرد و تست های مختلف کششی، فشاری، خمشی و … را انجام داد. همچنین جابجائی کراس هد بالا جهت افزایش کورس قابل انجام بوده، این مشخصه امکان تست نمونه ها با تغییرطول های مانند (مانند: تسمه تایم) را می دهد. استفاده از لودسل دقیق متصل به فک، هر گونه تغییرات نیروی رخ داده درهنگام تست را مستقیما حس کرده و بکار گیری لودسل 15000kgf از نوع (Low Profile) در این دستگاه تاثیر نیروهای جانبی اعمالی به لودسل را نیز به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در حین تست می گردد. لودسل در کلاس 0.5 باحداکثر خطا 0.5% عدد خوانده شده در بازه 2% تا 100% ظرفیت لودسل مطابق استاندارد EN 10002 , ISO 7500(به همراه برگه کالیبراسیون شرکت سنتام) می باشد که در نتیجه این دستگاه خطا را به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در هنگام تست می گردد. از طرف دیگر با وجود ابزارها و ضمائم مختلف فراوان به همراه نرم افزارهای مربوطه سنتام (کاربری آسان STM Controller و پیشرفته JADOO)، توانایی انجام آزمونهای کشش، فشار، خمش …. را مهیا می سازد. کنترل جابجایی دقیق با فیدبک از انکودر با درجه تفکیک بالا (0.005 mm) و با دقت 0.05 mm جهت تثبیت سرعت آزمون بصورت دقیق و همچنین محدوده وسیع سرعت فک این اجازه را به اپراتور میدهد تا در زمینه های گوناگون تستهای مربوطه انجام گردد. از جمله ابزارهای کمکی دیگر استفاده از انواع اکستنسومترها با درجه تفکیک بالا می باشند که جهت سنجش بسیار دقیق کرنش از نمونه (بجای جک) میباشد. برای این منظور دستگاه میتواند از نرم افزارهای تولیدی شرکت سنتام به نام STM Controller و نرم افزار قدرتمند JADOO استفاده نماید. در صورت استفاده از نرم افزار JADOO، دستگاه نه تنها میتواند جابجائی را از طریق اکستنسومتر متصل به نمونه بخواند بلکه میتواند در عین حال ، از اکستنسومتر برای باز خورد گرفتن جهت کنترل حلقه بسته (Closed Loop) استفاده نماید و کنترل کامل بر روی نرخ بارگذاری دقیق را داشته باشد. دیگر مزایای دستگاه قابلیت نصب آسان انواع فیکسچر و فک های تخصصی به صورت اتصال پینی ثابت با قابلیت خودردیف شو و غیره می باشد.
دستگاه بالا جهت تست های کشش، فشار، خمش و … مواد فلزی در شرایط استاندارد بوده که در آزمایشگاههای کنترل کیفی صنعت و مراکز تحقیقاتی به کار میرود. همچنین دستگاه قادر است خواص مکانیکی طیف وسیعی از مواد را تست نماید که بطور کلی بشرح زیر می باشند:
•کنترل کیفی محصولات کامپوزیتی
•کنترل کیفی انواع محصولات آهنی و غیر آهنی
•تست جوش و اتصالات فلزی
•تست های محصولات بتنی
•تست و کنترل کیفی میلگرد و ورق
•تست پیچ و مهره و اتصالات فلزی
•تست های کششی و فشاری گرم
قابلیت های نرم افزارSoftware JADOO
- نرم افزار ويژه تحت سيستم عامل Windows با قابلیت تعریف انواع تست ها مانند خزش ،كشش، فشار، خمش، تکراری، مرحله ای، رهایش و ارائه گزارش با امكانات و قابليتهاي ويژه مطابق با مشخصات فني مندرج در كاتالوگ و شرح ذیل :
- قابلیت اعمال سرعت بصورت پیشرفته Control Rate در متد های مختلف:
- نرخ تغییر مکان ثابت، نرخ کرنش ثابت، نرخ نیرو ثابت ، نرخ تنش ثابت
- نرخ کرنش حقیقی ثابت (True Strain)
- نرخ تنش حقیقی ثابت (True Stress)
- قابلیت کنترل و گرفتن فیدبک از اکستنسومتر در بار گذاریهای تغییر مکان ثابت ، کرنش ثابت و کرنش حقیقی ثابت
- قابلیت اعمال پیش بار با تمام مولفه های مهندسی Force, Extension … ، Stress
- تست تكراري (Cyclic ) : قابلیت تست با نرخ های مختلف ( نیرو جابجایی، تنش و کرنش ) و اعمال محدودیت های کنترلی Limit بدون محدودیت سیکل
- تست مرحله ای (Step ) : قابل تعریف سرعت مجزا با هر نوع نرخ ( نیرو-جابجایی-کرنش ) و با هر نوع Set point ( نیرو-جابجایی-کرنش )
- تست پیشرفته خزش ( Creep) : بصورت سه مرحله ای با نرخ داده برداری انتخابی در مرحله سوم
- قابلیت تست رهایش (Relaxation) : بصورت سه مرحله ای با نرخ داده برداری انتخابی در مرحله سوم
- قابلیت تعریف سرعت دوم تست براساس پارامترهای مختلف
- قابلیت تعین نرخ داده برداری در زمان جهت تست های کوتاه و بلند مدت
- مجهز به ضرایب کنترلی PID جهت تمام واحد های کنترلی ( سرعت ، جابجایی ، نیرو ، کرنش و ضرایب داریور )
- گزارش گیری Report : قابلیت تعریف هر نوع نقطه در گراف بدون محدودیت و به دلخواه اپراتور و یا به صورت تعاریف مهندسی مطابق استاندارد مربوطه
- قابلیت تعیین گزارش های مدل الاستیسیته برای نقاط دلخواه
module Elastic Offset module , ،Secant module , Tangent module
- ترسیم نمودار براساس
Force-Extension ، Stress-Elongation ، Force-Time ،Time-Extension ، Stress-Time ،Elongation-Time ، Stress-Strain
- قابلیت نمایش چند گراف همزمان و مقایسه و گزارش گیری پارامترهای مختلف
- ترسیم نمودار و نمایش واحد های نیرو روی صفحه نرم افزار به صورت دیجیتال و گراف برحسب واحدهای g ، kg ، N ، kN ، lb ، Ton-Force،dN
- قابلیت تعریف ابعاد نمونه های مختلف در نرم افزار برحسب پارامترهای مختلف
