SPH-500

دستگاه دارای نمایشگر HMI بصورت لمسی (Touch Screen) می باشد که در آن  تنظیم پارامتر های مهم مانند دما، نيرو و زمان پرس ، زمان پیش گرم، نیرو ،  زمان  و دفعات حباب گیری(هوا گیری)  ، نیرو و زمان خنک کردن شیت تعریف می گردد که این پارامترها برای چندین برنامه (Program) بصورت جداگانه (تا 10 برنامه) قابل تعریف بوده و در صورت تعویض نوع مواد، برنامه مورد نظر انتخاب و روش تست مطابق آن تعاریف انجام میگردد. لازم بذکر است جهت کنترل فرآیند آزمون در هنگام تست پارامترهایی مانند زمان مراحل تست، دمای لحظه ی صفحات پرس ، نیروی وارد شده به صفحات و … بصورت آنلاین قابل مشاهده می باشد.
حد اکثر کورس جک  (300 mm) و فاصله ی بین صفحات پرس (130 mm) می باشد که برای مواد گزاری و کاربری آسان مناسب می باشد و ابعاد مفید صفحات 400*450 mm در نظر گرفته شده و ابعاد سینی 300*340 mm بوده که قالب بر روی آن قرار گرفته و بین صفحات جهت گرم و سرد کردن مواد و قالب جابجا میشود. دستگاه دارای دو منطقه گرم و سرد بوده که دو صفحه پایینی منطقه سرد(متصل به جک هیدرولیک) و وظیفه ی خنک کاری شیت تولیدی را دارد و دو صفحه بالایی منطقه گرم میباشد که جهت گرما دهی و نرم کردن مواد بکار می رود. علاوه بر موارد بالا دستگاه مجهز به کلمپ های مکانیکی جهت محدود کردن کورس صفحه ی پایینی و میانی هنگام باز شدن صفحات است و همچنین میکرو سوئیچ های قطع کن جهت متوقف کردن دستگاه در هنگام پایین آمدن صفحه ی پایین میباشد .
مجزه به سیستم دقیق گرما دهی یک نواخت و کنترل PID دمای صفحات ، حداکثر تا300  درجه با دقت 0.1 C°  کنترل گردد.
از آنجاییکه در این دستگاه  اعمال فشار در شرایط گرم بر روی مواد می باشد لذا صفحات دارای پوشش کروم سخت بوده تا در برابر گرما و فشار های اعمالی مقاومت لازم را داشته و دچار زنگ زدگی نشود . همچنین به منظور اعمال فشار یکنواخت بر روی مواد یک مکانیزم پیشرفته در زیر صفحه ی پایینی اعمال بار تعبیه شده است تا صفحات بصورت کاملا موازی نسبت به هم قرار گیرند.
افزایش فشار بر روی نمونه  توسط سیستم هیدرولیک دارای بازخورد از یک سنسور فشار روغن دقیق با تلرانس نیروی ±100 kg انجام میگردد که با اتصال به جک هیدرولیک ، توانایی بالا بردن نیروی اعمالی  تا 50 تن را بر روی صفحات دارد و حین کنترل بار در زمان تست در صورت افت نیرو، بصورت اتوماتیک کاهش نیرو جبران میگردد. از دیگر ویژگی دستگاه تجهیز صفحات سرد به خنک کن (با سیستم آبگرد) جهت ایجاد شیت های با کیفیت و آماده سازی دستگاه برای تولید شیتهای دیگر می باشد .
علاوه بر موارد گفته شده دستگاه از چهار ستون و شاسی قوی برخوردار است که در نتیجه باعث ایجاد خزش کم  و کاهش افت بار میگردد .ضمنا ابعاد دستگاه (1750mm*800mm*1100 mm  ) بوده و به کمک چرخ های تعبیه شده براحتی قابل جابجایی میباشد.
از لحاظ ایمنی دستگاه مجهز به حفاظ پلکسی گلاس شفاف با پروفیل آلومینیوم و همینطور سنسور های لیزری به طریق کنترل پرده ی نوری می باشد که در هنگام نزدیک شدن هر جسم یا دست اپراتور به پرس در فاصله ی 20mm از آن عمل میکند و جابجایی صفحه ی پرس متوقف می شود .

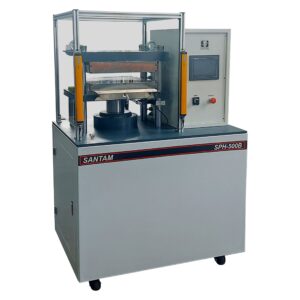

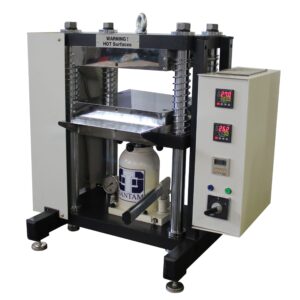

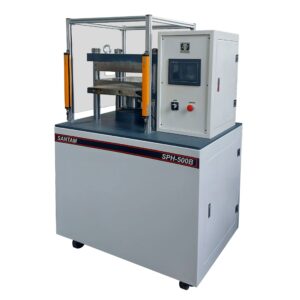

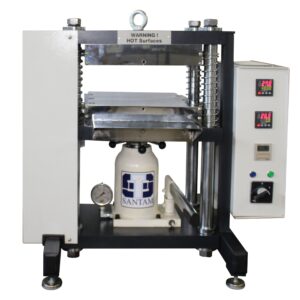

محصولات مرتبط SPH-500B پرس گرم SPH-500 پرس گرم SPH-300 پرس گرم
